Temperguss Fitting schwarz Kreuzstück 90° 3/4"

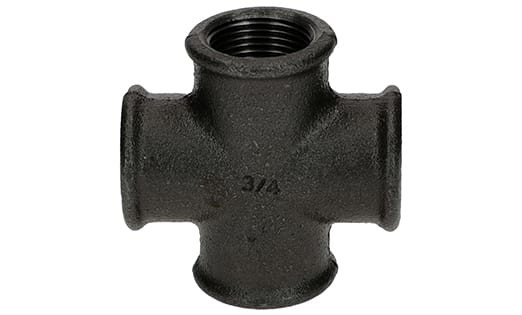

Temperguss Fitting Schwarz Kreuzstück 90° 3/4" – Nr. 180
Das Temperguss Fitting Schwarz Kreuzstück 90° DN20 3/4" – Nr. 180 ist eine robuste und zuverlässige Lösung zur Verteilung von Medienströmen in Rohrsystemen. Hergestellt nach DIN EN 10242 und entsprechend dem Design Symbol A, ermöglicht dieses 4-Wege-Fitting eine gleichmäßige und stabile Verbindung von vier Rohrleitungen im 90°-Winkel. Besonders geeignet für Gas- und Wasserinstallationen.
Eigenschaften und Vorteile
- Gefertigt gemäß DIN EN 10242
- Regelmäßige Qualitätsprüfung durch MPA
- Ohne zusätzliche Beschichtung oder Verzinkung
- Vier Innengewindeanschlüsse für flexible Rohrverbindungen
- 90°-Anordnung zur gleichmäßigen Verteilung von Medienströmen
- Robuste Konstruktion für langlebige Anwendungen
Technische Spezifikationen
- Fitting-Typ: 180
- Nennweite (DN): 20
- Gewindegröße: 3/4"
- Material: Temperguss (EN-GJMB-350-10)
- Gewinde: Whitworth-Rohrgewinde (BSP)
- Innengewinde: Beidseitig zylindrisch nach DIN EN 10226-1
- Betriebstemperatur: -20°C bis 300°C
- Max. Betriebsdruck: 25 bar (bis 120°C)
Whitworth-Rohrgewinde
Das Whitworth-Gewinde (BSP) ist speziell für Rohrinstallationen in Europa entwickelt. Es unterscheidet sich durch eine steilere und längere Flanke sowie einen Flankenwinkel von 55°. Alle Innengewinde dieses Fittings sind zylindrisch und ermöglichen eine sichere Verbindung mit konischen Außengewinden oder weiteren Innengewinden unter Verwendung von Dichtmaterialien wie Hanf oder Teflonband.
Druck- und Temperaturbeständigkeit
- -20°C bis 120°C: Max. 25 bar
- 120°C bis 300°C: Interpolierte Werte
- 300°C: Max. 20 bar
Mechanische Eigenschaften
- Zugfestigkeit: ≥ 350 N/mm²
- Streckgrenze: ≥ 200 N/mm²
- Bruchdehnung: ≥ 10 %
- Brinellhärte: Max. 150 HB
Zusammenfassung
Das Temperguss Fitting Schwarz Kreuzstück 90° DN20 3/4" – Nr. 180 ermöglicht eine gleichmäßige Verteilung von Medienströmen in Rohrsystemen. Dank der vier Anschlüsse bietet es vielseitige Anschlussmöglichkeiten und eine stabile, langlebige Verbindung für Gas- und Wasserinstallationen.
