Temperguss Fitting schwarz Winkel 45° I/A 1" - Nr. 121

Temperguss Fitting Schwarz Winkel 45° (i/a) 1" – Nr. 121

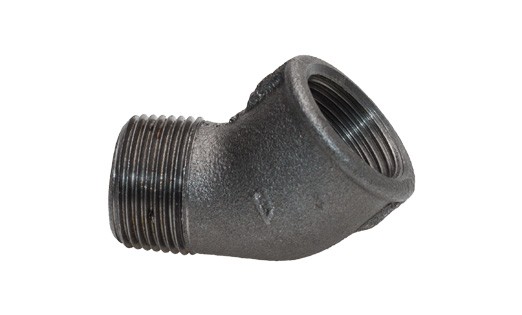

Der Temperguss Fitting Schwarz Winkel 45° (i/a) DN25 1" – Nr. 121 ermöglicht eine präzise Richtungsänderung um 45° in Rohrsystemen. Hergestellt nach DIN EN 10242 und entsprechend dem Design Symbol A, bietet dieser Winkel eine zuverlässige und stabile Verbindung für Gas- und Wasserinstallationen. Durch die Kombination aus Innen- und Außengewinde (i/a) ist eine flexible Verschraubung mit verschiedenen Fittings und Rohren möglich.

Eigenschaften und Vorteile

• Gefertigt gemäß DIN EN 10242
• Regelmäßige Qualitätsprüfung durch MPA
• Ohne zusätzliche Beschichtung oder Verzinkung
• Präzise geschnittene, winkelgenaue Gewinde
• 45°-Winkel für gezielte Richtungsänderungen
• Kombination aus Innen- und Außengewinde (i/a) für flexible Verbindungsmöglichkeiten

Technische Spezifikationen

• Fitting-Typ: 121
• Nennweite (DN): 25
• Gewindegröße: 1"
• Material: Temperguss (EN-GJMB-350-10)
• Gewinde: Whitworth-Rohrgewinde (BSP)
• Innengewinde: Zylindrisch nach DIN EN 10226-1
• Außengewinde: Konisch nach DIN EN 10226-1
• Betriebstemperatur: -20°C bis 300°C
• Max. Betriebsdruck: 25 bar (bis 120°C)

Whitworth-Rohrgewinde

Das Whitworth-Gewinde (BSP) ist speziell für Rohrinstallationen in Europa entwickelt. Es unterscheidet sich durch eine steilere und längere Flanke sowie einen Flankenwinkel von 55°. Das Innengewinde dieses Fittings ist zylindrisch, während das Außengewinde konisch ausgeführt ist. Diese Kombination ermöglicht eine metallisch dichtende Verbindung, die durch Dichtmaterialien wie Hanf oder Teflonband zusätzlich optimiert werden kann.

Druck- und Temperaturbeständigkeit

• -20°C bis 120°C: Max. 25 bar
• 120°C bis 300°C: Interpolierte Werte
• 300°C: Max. 20 bar

Mechanische Eigenschaften

• Zugfestigkeit: ≥ 350 N/mm²
• Streckgrenze: ≥ 200 N/mm²
• Bruchdehnung: ≥ 10 %
• Brinellhärte: Max. 150 HB

Zusammenfassung

Der Temperguss Fitting Schwarz Winkel 45° (i/a) DN25 1" – Nr. 121 ist die ideale Wahl für Rohrsysteme, die eine kontrollierte Richtungsänderung erfordern. Dank der Kombination aus Innen- und Außengewinde ermöglicht er eine sichere und flexible Verbindung in Gas- und Wasserinstallationen.
